BS 6622 Kabel Tegangan Menengah XLPE/PVC 19/33 (36)kV Multi-Core SWA/AWA untuk Jaringan Listrik dan Instalasi Bawah Tanah

Dalam dunia jaringan listrik modern, kebutuhan akan kabel yang andal, tahan lama, dan sesuai standar internasional menjadi sangat penting. Salah satu solusi terbaik untuk instalasi listrik tegangan menengah di Indonesia adalah BS 6622 XLPE/PVC 19/33 (36)kV Multi-Core SWA/AWA Cable.

Apa Struktur dan Bahan dari Kabel BS 6622?

Kabel BS 6622 dirancang untuk penggunaan tegangan menengah dengan standar internasional BS 6622, EN 60228, dan IEC 60502-2, serta memiliki sifat flame retardant sesuai IEC/EN 60332-1-2. Struktur kabel ini terdiri dari beberapa lapisan:

• Konduktor: Tembaga stranded kelas 2, memberikan fleksibilitas dan daya hantar listrik optimal.

• Konduktor Screen: XLPE semi-konduktif, berfungsi sebagai isolasi tambahan dan distribusi medan listrik.

• Insulasi: XLPE (Cross-Linked Polyethylene), tahan panas dan memiliki umur pakai panjang.

• Insulasi Screen: XLPE semi-konduktif untuk melindungi dan menstabilkan isolasi.

• Metallic Screen: Tersedia sebagai copper tape individu atau kolektif, berfungsi untuk proteksi dan mengurangi interferensi elektromagnetik.

• Filler dan Separator: PET fibres dan binding tape untuk menjaga bentuk dan integritas kabel.

• Bedding dan Sheath: PVC sebagai lapisan pelindung luar; warna umum merah atau hitam.

• Armour: Untuk single core AWA (Aluminium Wire Armoured), dan multi-core SWA (Steel Wire Armoured), memberikan perlindungan mekanis optimal.

Konstruksi ini membuat BS 6622 ideal untuk pemasangan langsung di tanah, dalam ducting, atau instalasi bawah tanah lainnya.

Dimana BS 6622 Digunakan di Indonesia?

Kabel ini cocok untuk berbagai skenario, termasuk:

1. Jaringan listrik perkotaan: Pemasangan bawah tanah di area padat tanpa mengganggu estetika dan keamanan publik.

2. Industri: Pabrik dan pabrik pengolahan, terutama yang membutuhkan arus tinggi dan perlindungan mekanis.

3. Proyek infrastruktur: Bandara, pelabuhan, dan sistem transportasi bawah tanah.

4. Instalasi langsung di tanah: Karena tahan lembab dan korosi dengan proteksi SWA/AWA.

Studi Kasus Nyata di Indonesia:

• PLN Jawa Timur: Menggunakan BS 6622 3-core 240 mm² untuk distribusi tegangan menengah di bawah tanah, mengurangi downtime akibat kerusakan mekanis.

• Pelabuhan Tanjung Priok: Kabel single core 300 mm² dipasang di ducting bawah tanah, menahan lingkungan laut yang korosif.

Apa Perbedaan BS 6622 dengan Kabel Tegangan Menengah Lain?

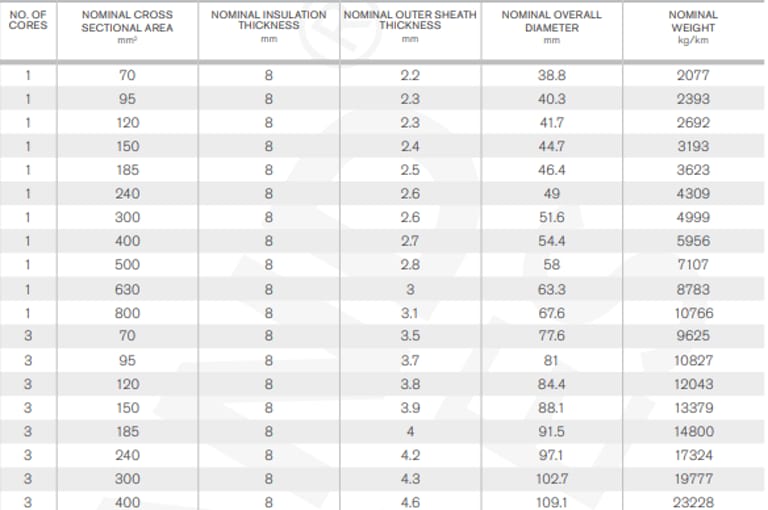

Dari tabel terlihat BS 6622 unggul dalam proteksi mekanis, daya hantar listrik, dan ketahanan panas, membuatnya ideal untuk proyek kritis di Indonesia.

Bagaimana Cara Menginstal BS 6622 dengan Aman?

Beberapa tips instalasi profesional:

1. Pemasangan langsung di tanah: Gunakan ducting atau bedding PVC untuk mencegah kerusakan fisik.

2. Radius minimum: Pastikan membengkokkan kabel tidak kurang dari 15x diameter keseluruhan.

3. Sambungan: Gunakan connector dan joint yang sesuai standar BS 6622.

4. Proteksi lingkungan: Hindari kontak langsung dengan bahan kimia korosif.

5. Uji pasca-instalasi: Lakukan high voltage test untuk memastikan tidak ada kerusakan insulasi.

FAQ Seputar BS 6622 Kabel Tegangan Menengah

Apakah BS 6622 cocok untuk instalasi bawah tanah di Indonesia?

Ya, kabel ini dirancang khusus untuk instalasi bawah tanah dengan perlindungan mekanis SWA/AWA dan isolasi XLPE tahan panas serta tahan kelembaban.

Berapa umur pakai kabel ini?

Dengan kondisi instalasi sesuai rekomendasi pabrikan, kabel XLPE/PVC dapat bertahan 25–30 tahun atau lebih, tergantung arus beban dan lingkungan.

Bisakah kabel ini digunakan di area laut atau korosif?

Single core AWA atau multi-core SWA memberikan proteksi terhadap korosi, tetapi untuk lingkungan laut ekstrim, disarankan tambahan lapisan pelindung atau ducting khusus.

Apa perbedaan antara single core dan multi-core?

• Single core: Lebih mudah untuk instalasi tegangan tinggi dan distribusi tunggal.

• Multi-core: Efisien untuk distribusi tiga fase, mengurangi kebutuhan ruang dan mempermudah penanganan.

Bagaimana cara memilih ukuran kabel yang tepat?

• Hitung arus beban maksimum

• Perhatikan radius pembengkokan dan kondisi instalasi

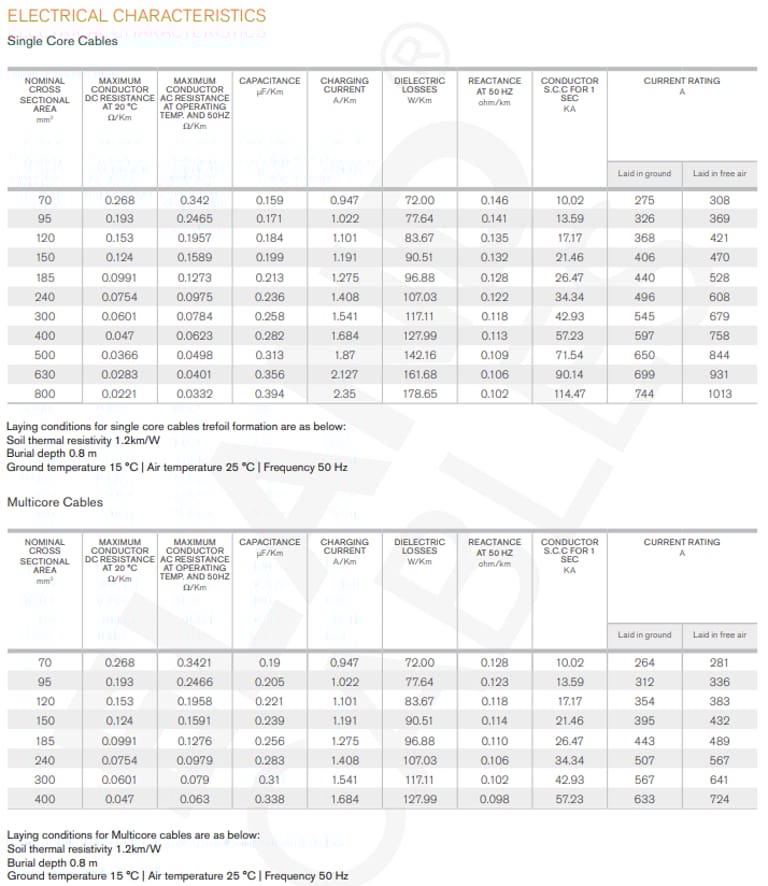

• Gunakan tabel parameter listrik BS 6622 untuk menyesuaikan DC/AC resistance dan arus rating.

Kesimpulan

BS 6622 XLPE/PVC 19/33 (36)kV Multi-Core SWA/AWA merupakan solusi ideal untuk:

• Jaringan listrik tegangan menengah di perkotaan

• Instalasi industri dan proyek infrastruktur

• Perlindungan maksimal terhadap kerusakan mekanis dan panas

Dengan struktur berlapis, spesifikasi teknis unggul, dan sertifikasi internasional, BS 6622 membantu memastikan keamanan, efisiensi, dan keandalan distribusi listrik di Indonesia.
