Bolehkah Kabel Trailing Digunakan pada Sistem Reeling di Tambang Indonesia? Analisis Teknis (N)TMCGEWÖU vs (N)TSCGEWÖU

Di tengah operasi tambang batubara Indonesia yang beroperasi 24/7, kabel listrik menjadi “nyawa” peralatan berat seperti electric shovel, dragline, dan stacker-reclaimer. Setiap hari, ratusan meter kabel harus digulung dan dibuka berulang kali di cable reel system. Banyak teknisi dan procurement manager bertanya: Apakah kabel trailing (N)TMCGEWÖU boleh dipakai langsung di aplikasi reeling? Jawabannya singkat namun krusial: secara listrik mungkin kompatibel, tetapi secara mekanis sangat tidak direkomendasikan. Penggunaan yang salah dapat mempercepat kerusakan konduktor, retak isolasi, dan robeknya selubung, sehingga menyebabkan downtime berjam-jam dan kerugian miliaran rupiah per hari.

Artikel ini menyajikan analisis teknis mendalam berdasarkan standar DIN VDE 0250 Part 813, data rekayasa dari Feichun Cables, serta praktik lapangan di tambang Indonesia (Kalimantan dan Sumatra). Kami akan membahas perbedaan mendasar antara (N)TMCGEWÖU (trailing cable) dan (N)TSCGEWÖU (reeling cable) dari sisi aplikasi, pola gerakan, tegangan mekanis, desain konduktor, isolasi, dan selubung. Dengan pendekatan profesional, artikel ini dirancang khusus bagi distributor kabel, pengambil keputusan pengadaan, dan engineer tambang yang membutuhkan referensi praktis untuk memilih kabel yang tepat, meningkatkan efisiensi, dan mengurangi risiko keselamatan.

Apa Itu (N)TMCGEWÖU dan (N)TSCGEWÖU? Dasar Teknis Keduanya

Kedua kabel ini merupakan kabel fleksibel tegangan menengah (medium voltage flexible cable) dengan rating 3.6/6 kV hingga 18/30 kV, sesuai DIN VDE 0250 Part 813. Keduanya menggunakan konduktor tembaga berlapis timah (tinned copper) kelas 5 (Class 5) sesuai VDE 0295/IEC 60228, isolasi EPR tipe 3GI3, lapisan semikonduktif, layar tembaga, serta selubung karet 5GM3/5GM5 yang tahan minyak, api, dan abrasi. Suhu operasi bergerak: -25°C hingga +60°C (cocok untuk iklim tropis Indonesia).

Namun, huruf kedua dalam penamaan VDE menentukan segalanya:

• T pada (N)TMCGEWÖU = Trailing – dirancang untuk digeret di belakang peralatan bergerak (longitudinal movement).

• S pada (N)TSCGEWÖU = Special (reeling) – dirancang khusus untuk digulung di drum kabel (cyclic winding/unwinding).

(N)TMCGEWÖU biasa digunakan pada shuttle car, LHD loader, continuous miner, dan mobile transformer di tambang bawah tanah atau permukaan. Kabel ini “menyeret” di tanah, fokus pada ketahanan tarik dan gesekan. (N)TSCGEWÖU digunakan pada dragline, electric shovel, stacker-reclaimer, dan gantry crane yang memerlukan reel monospiral atau level-wind. Kabel ini harus tahan ribuan siklus gulung-buka setiap bulan.

Secara sederhana: trailing cable seperti “selang air yang ditarik di tanah”, sementara reeling cable seperti “spring roll yang digulung berulang-ulang”. Meski tampak mirip, struktur internal dan ketahanan mekanisnya berbeda secara fundamental.

Perbandingan Teknis Mendalam: (N)TMCGEWÖU vs (N)TSCGEWÖU

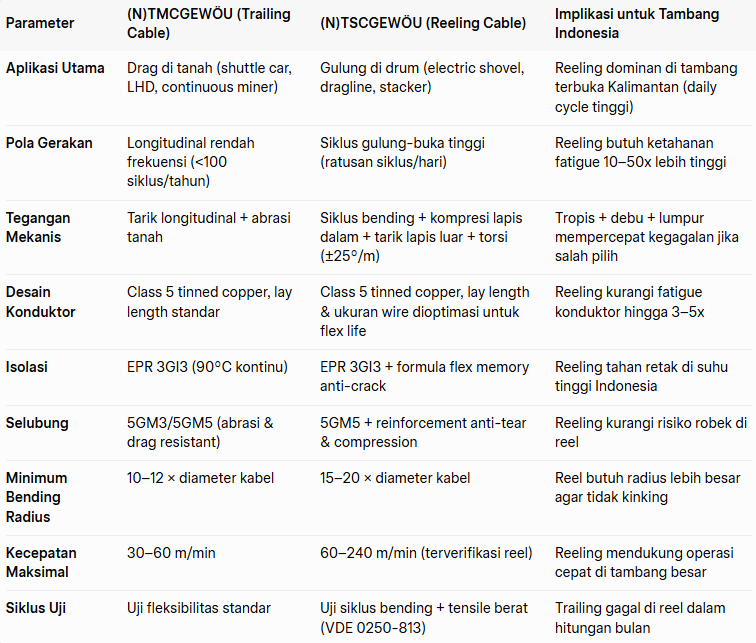

Berikut tabel perbandingan komprehensif yang dirangkum dari spesifikasi teknis dan pengujian VDE:

Analisis mendalam setiap aspek:

Aplikasi & Pola Gerakan

Trailing cable dirancang untuk gerakan lurus dengan sedikit pembengkokan. Di tambang, kabel hanya “tergeletak” atau diseret pelan. Reeling cable harus menahan gerakan dinamis kompleks: saat drum berputar, lapisan dalam tertekan, lapisan luar tertarik, ditambah torsi. Di Indonesia, electric shovel di Adaro atau Kaltim Prima Coal bisa mencapai 300–500 siklus gulung per hari – jauh melebihi kemampuan trailing cable.

Tegangan Mekanis

Trailing cable kuat menahan tarikan longitudinal dan gesekan tanah, tetapi lemah terhadap fatigue bending berulang. Reeling cable memiliki penguatan khusus (optimized stranding + sheath formulation) untuk menahan kombinasi compression-tension-torsion. Kesalahan penggunaan trailing di reel menyebabkan konduktor putus, isolasi retak, dan short circuit – risiko listrik fatal di area tambang berdebu dan lembab.

Desain Konduktor

Kedua kabel pakai Class 5 (banyak kawat halus), tapi reeling cable mengoptimalkan pitch dan diameter kawat agar distribusi tegangan bending merata. Hasilnya: umur flex life reeling cable 3–5 kali lebih panjang di aplikasi reel. Di lingkungan tropis Indonesia (suhu 30–40°C + kelembaban >80%), perbedaan ini sangat signifikan karena panas mempercepat penuaan material.

Isolasi & Selubung

Isolasi EPR keduanya sama bagusnya untuk dielektrik dan tahan ozon. Namun reeling cable sering menggunakan compound dengan “memory flex” yang mencegah retak mikro. Selubung 5GM5 pada reeling lebih tebal dan reinforced terhadap tear resistance saat lapisan kabel saling gesek di drum. Trailing cable lebih tipis dan difokuskan pada abrasion ground contact – kurang cocok untuk tekanan radial di reel.

Kesimpulan bagian teknis

Secara elektrik keduanya interchangeable, tetapi mekanis tidak. Feichun Cables secara tegas menyatakan: “Substituting trailing cables for reeling service is NOT recommended for standard mining operations.” Penggunaan trailing di reel hanya boleh sementara (<100 siklus/tahun) dengan monitoring ketat.

Studi Kasus di Tambang Indonesia: Bukti Nyata dari Lapangan

Kasus 1: Electric Shovel di Tambang Kalimantan (Adaro & Kaltim Prima Coal)

Di salah satu tambang terbuka terbesar Kalimantan, electric shovel 20–30 m³ menggunakan cable reel panjang 300–400 m. Saat operasi normal, reel berputar ratusan kali per shift. Operator yang sempat mencoba mengganti dengan (N)TMCGEWÖU (karena stok trailing lebih murah 15–20%) melaporkan:

• Konduktor putus setelah 4–6 bulan (vs 2–3 tahun dengan (N)TSCGEWÖU).

• Selubung robek di titik kontak drum.

• Downtime rata-rata 8–12 jam per kejadian, kerugian produksi >Rp500 juta/hari.

Praktik global (Australia & Amerika) yang diadopsi di Indonesia menunjukkan reeling cable mengurangi frekuensi penggantian hingga 60%.

Kasus 2: Stacker-Reclaimer di Sistem Conveyor Sumatra

Stacker-reclaimer di tambang Sumatra bergerak sepanjang 1–2 km rel. Cable reel otomatis harus menangani kecepatan 60–120 m/min dan siklus harian tinggi. Penggunaan trailing cable menyebabkan overheating di lapisan reel (karena derating ampacity lebih buruk) dan kegagalan grounding akibat torsi berlebih. Setelah beralih ke (N)TSCGEWÖU, MTBF (mean time between failure) naik dari 9 bulan menjadi 28 bulan.

Kasus 3: Dragline di Tambang Besar Kalimantan Timur

Dragline memerlukan reeling cable khusus karena beban mekanis ekstrem. Satu insiden di 2024 (berdasarkan laporan industri) menunjukkan kabel trailing yang dipaksakan di reel menyebabkan arc flash saat konduktor fatigue, menghentikan operasi 48 jam dan memerlukan evakuasi tim. Biaya total: mendekati Rp2 miliar termasuk repair dan lost production.

Data ini selaras dengan pengalaman global: reeling cable menghemat 30–50% biaya lifecycle meski harga awal lebih tinggi 15–25%.

Risiko Penggunaan yang Salah dan Rekomendasi Praktis untuk Operator Tambang Indonesia

Risiko Utama

• Kerusakan prematur → downtime & biaya penggantian berulang.

• Void warranty & asuransi.

• Bahaya keselamatan: short circuit, ground fault, kebakaran di area tambang.

• Non-compliance dengan standar keselamatan tambang (meski SNI belum wajib, auditor internasional menuntut best practice VDE).

Rekomendasi Pengadaan

1. Evaluasi reel type (monospiral vs level wind), siklus harian, dan bending radius.

2. Jika >100 siklus/bulan atau kabel digulung di drum → wajib (N)TSCGEWÖU.

3. Untuk trailing murni (drag di tanah) → (N)TMCGEWÖU lebih ekonomis.

4. Pilih supplier yang menyediakan data sheet lengkap, laporan uji siklus, dan dukungan teknis lokal.

5. Maintenance: inspeksi visual harian, pengukuran insulation resistance bulanan, dan derating ampacity sesuai layer di reel (bisa turun hingga 50% untuk multi-layer).

6. Pertimbangan Indonesia: tahan UV, ozon, dan kelembaban tinggi; pilih compound 5GM5 dengan stabilizer tropis.

Panduan Keputusan Cepat

• Reel + siklus tinggi + radius ketat → (N)TSCGEWÖU.

• Drag di tanah + reposition jarang → (N)TMCGEWÖU.

Kesimpulan

Kabel trailing (N)TMCGEWÖU tidak boleh digunakan secara rutin pada sistem reeling di tambang Indonesia. Perbedaan desain mekanis membuatnya rentan fatigue, meskipun listriknya kompatibel. Memilih (N)TSCGEWÖU yang tepat bukan sekadar pengeluaran, melainkan investasi yang menghemat miliaran rupiah, meningkatkan keselamatan, dan menjaga kontinuitas produksi batubara nasional.

Bagi distributor dan procurement: selalu verifikasi spesifikasi reel peralatan sebelum memesan. Hubungi pabrikan terpercaya untuk custom engineering sesuai kondisi tambang Anda.

FAQ

1. Apakah (N)TMCGEWÖU boleh dipakai sementara di reel?

   → Hanya jika siklus <100/tahun dan dengan monitoring ekstra.

2. Berapa umur pakai typical di Kalimantan?

   → Reeling cable: 2–4 tahun; trailing di reel: 4–8 bulan.

3. Apakah ada standar SNI khusus?

   → Belum wajib, tapi VDE 0250 diakui internasional.

4. Bagaimana cara cek kabel asli?

   → Minta test report dan nomor batch pabrikan.

Artikel ini disusun sebagai referensi teknis profesional. Untuk konsultasi spesifik peralatan tambang Anda, silakan hubungi engineer kabel berpengalaman. Pilih kabel yang tepat, operasi tambang Anda tetap aman dan efisien!
