Bagaimana Shovel Listrik Tambang Grasberg Indonesia Tetap Beroperasi di “Neraka Asam”: Rahasia Teknologi Tahan Korosi Kabel Trailing dalam Drainase Asam pH<3

Pendahuluan: Kejadian Lumpur 2025 yang Mengingatkan Kita pada Risiko Kabel

Pada 8 September 2025, sekitar pukul 22.00 WIT, Tambang Block Cave Grasberg di Papua mengalami bencana yang mengejutkan seluruh industri pertambangan dunia. Sekitar 800.000 ton material basah (mud rush) tiba-tiba mengalir deras dari bekas pit terbuka ke dalam terowongan bawah tanah. Tujuh pekerja hilang, operasi di seluruh distrik Grasberg dihentikan sementara, dan PT Freeport Indonesia (PTFI) menyatakan force majeure. Investigasi selesai akhir 2025, dan rencana restart bertahap dimulai 2026.

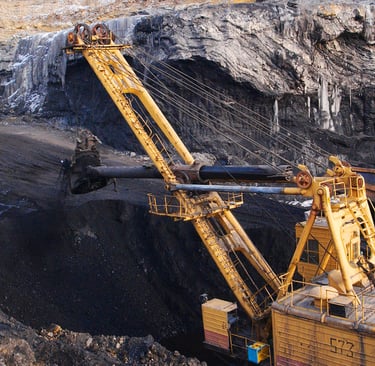

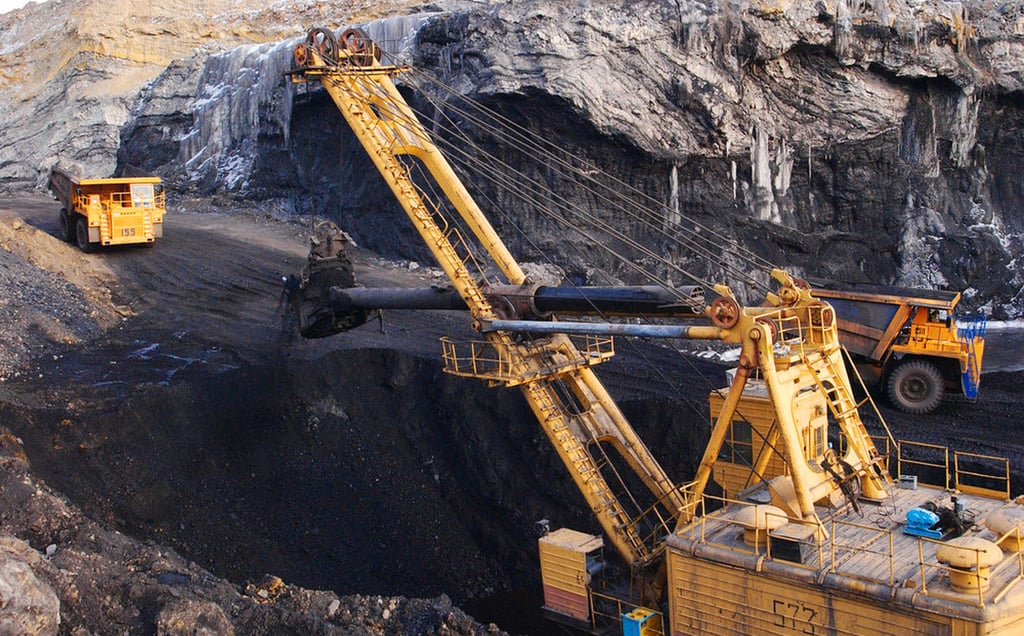

Kejadian ini bukan hanya soal geologi. Ia mengingatkan kita pada satu komponen krusial yang sering “tak terlihat” namun menjadi nyawa operasi: kabel trailing shovel listrik. Meskipun shovel listrik rope (P&H 4100 dan Bucyrus 495) sudah tidak lagi digunakan di fase pit terbuka sejak 2019, teknologi kabel trailing-nya tetap menjadi acuan utama untuk sistem listrik bergerak di lingkungan ekstrem Grasberg.

Bayangkan ini: di ketinggian 4.200 meter di tengah hutan hujan Papua, tembok-tembok terowongan meneteskan asam sulfat (pH 2,5–3,5). Hujan deras sepanjang tahun, kelembaban >90 %, sinar UV kuat, dan batu vulkanik tajam. Di tengah semua itu, sebuah kabel sebesar paha manusia mengalirkan 11 kV listrik ke shovel listrik berkapasitas ratusan ton. Kabel itu harus ditarik, digulung, dan digerakkan ratusan meter setiap hari – sambil terus-menerus terkena lumpur asam, minyak hidrolik, dan beban mekanis dari alat berat 400 ton.

Kabel biasa akan hancur dalam hitungan minggu: isolasi retak, selubung membengkak, air meresap, dan akhirnya terjadi short circuit atau ground fault yang bisa memicu ledakan. Namun kabel trailing khusus Grasberg bertahan ribuan jam. Rahasianya? Pertahanan tiga lapis brilian: kimia material, struktur multi-layer, dan pemantauan core pilot real-time.

Dalam artikel ini, kita akan bedah secara mendalam teknologi tersebut. Anda yang bergerak di bidang penjualan kabel tambang, pengadaan peralatan, teknisi listrik, atau engineer pertambangan akan mendapatkan panduan praktis yang langsung bisa diterapkan di site Anda. Mari kita mulai perjalanan dari “neraka asam” Grasberg menuju pemahaman teknologi yang kini menjadi standar global.

Fakta mengejutkan: Satu kilometer kabel ini beratnya 11,5–12,5 ton – lebih berat dari sebuah bus sekolah – dan radius lengkung minimalnya 970 mm. Namun ia tetap lentur dan mampu bertahan di asam yang bisa melarutkan baja!

Lingkungan Brutal Grasberg: Mengapa Kabel Biasa Hanya Bertahan Beberapa Minggu?

Tambang Grasberg terletak di Pegunungan Sudirman, Papua, dan merupakan salah satu deposit tembaga-emas sulfida terbesar dunia. Bijih utamanya (chalcopyrite) ketika teroksidasi dengan oksigen dan air menghasilkan drainase asam tambang (Acid Mine Drainage – AMD). Reaksi kimia sederhana: 4FeS₂ + 15O₂ + 14H₂O → 4Fe(OH)₃ + 8H₂SO₄. Hasilnya? Air bawah tanah dengan pH turun drastis hingga 2,5–3,5, bahkan mendekati 50 % konsentrasi H₂SO₄ setara.

Kelembaban udara hampir selalu di atas 90 %, hujan tahunan ekstrem, ditambah sinar UV kuat karena ketinggian. Batu-batu tajam dari batuan vulkanik dan getaran dari alat berat 400 ton menambah kerusakan mekanis. Keempat ancaman utama bagi kabel:

1. Serangan kimia – Asam “memakan” plasticizer seperti rayap. Selubung membengkak, isolasi menjadi rapuh.

2. Serangan mekanis – Batu tajam bertindak seperti amplas super kuat. Kabel ditarik ratusan meter setiap shift.

3. Serangan lingkungan – Jamur tropis Papua + UV menyebabkan cracking permukaan.

4. Serangan listrik – Air meresap menciptakan “water tree” dan partial discharge di dalam isolasi.

Bandingkan dengan truk diesel haul: tidak butuh kabel utama. Namun shovel listrik rope membutuhkan daya kontinu 600–800 kW. Tanpa kabel trailing yang fleksibel, mesin raksasa ini tidak bisa bergerak. Di era pit terbuka (sebelum 2019), ini adalah ujian terberat. Kini di fase block caving bawah tanah, kabel fixed dan auxiliary masih menggunakan DNA teknologi yang sama untuk menghadapi risiko lumpur asam seperti kejadian 2025.

Jadi, bagaimana para insinyur merancang kabel yang “tertawa” pada asam? Jawabannya ada pada pertahanan tiga lapis yang akan kita bedah berikutnya.

Lapisan Pelindung Tiga Tingkat: Kimia Material, Struktur Canggih, dan Pemantauan Pintar

Kimia Material – Perisai Tak Terlihat

Inti ketahanan korosi terletak pada pilihan polimer yang inert secara kimia.

Isolasi EPR (Ethylene Propylene Rubber) menjadi pilihan utama. Struktur molekulnya jenuh (saturated), tanpa ikatan ganda, sehingga tidak bereaksi dengan asam, alkali, garam, maupun air. Tahan suhu kontinu 90 °C dan short circuit hingga 250 °C. Setelah perendaman asam 168 jam (50 % H₂SO₄, 23 °C), resistansi isolasi masih ≥1 MΩ·km dan kekuatan tarik mempertahankan ≥80 %. Dibandingkan XLPE, EPR jauh lebih unggul dalam ketahanan water tree di lingkungan basah Grasberg.

Selubung luar menggunakan dua material unggulan:

• CPE (Chlorinated Polyethylene) – pilihan modern untuk tambang tropis Indonesia. Absorpsi air rendah (0,5–1,5 %), tahan asam hingga pH 2,5, tahan aus/tekan/minyak, dan memiliki sifat flame-retardant alami berkat kandungan klor. Ditambah anti-jamur, sangat cocok untuk air asam bawah tanah Papua.

• PCP (Polychloroprene/Neoprene) – masih digunakan luas di shovel Grasberg karena kekuatan sobek tinggi. Meski absorpsi air lebih tinggi (2–4 %), tetap menjadi andalan AS/NZS 1802 Type 241.

Konduktor menggunakan tembaga berlapis timah (tinned copper). Lapisan timah mencegah oksidasi asam dan migrasi ion tembaga yang mempercepat korosi.

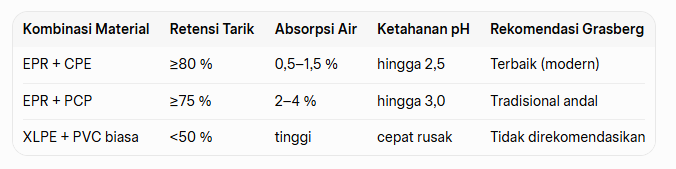

Tabel perbandingan performa (setelah 168 jam rendam 50 % H₂SO₄):

Struktur Multi-Lapisan – Pertahanan Seperti Boneka Rusia

Material saja tidak cukup. Struktur AS/NZS 1802 Type 241 dirancang berlapis-lapis:

• Core pilot pusat (EPR insulated, 50–100 Hz signal): “jantung keselamatan” Grasberg. Begitu selubung tergores sedikit pun, sinyal terputus dan power langsung diputus – mencegah sengatan listrik atau ledakan. Ini adalah “last line of defense” sesuai regulasi keselamatan Freeport.

• Phase cores & earth cores: Konduktor fleksibel + isolasi EPR + semiconductor screen (mengurangi stress listrik dan memastikan kontak ground pertama).

• Water-blocking swellable yarns: Mengembang saat bertemu air, menghentikan gerakan kapiler asam.

• Textile reinforcement (nylon/Kevlar/polyester braid): Menyebar beban tarik dan benturan batu.

• Outer sheath XHD (tebal 3,5–6 mm CPE/PCP): Lapisan terluar yang menahan segalanya.

Bayangkan kabel ini seperti kapal selam berlapis baja yang ditarik melalui kolam hiu. Setiap lapisan punya tugas spesifik: semiconductor + pilot core = peringatan dini; yarns + sheath tebal = blokade asam; braid = penyebar beban mekanis.

Spesifikasi mekanis yang praktis: radius lengkung minimal 970 mm (setara membengkokkan selang taman tanpa kusut), berat 11,5–12,5 ton/km, namun tetap fleksibel untuk gerakan shovel yang brutal.

Peningkatan Tambahan & Penyesuaian Lapangan

Tambahan nano-filler, stabilizer UV, anti-jamur (khusus hutan Papua), dan compound low-smoke halogen-free (LSHF) mengurangi asap korosif di ruang terbatas bawah tanah. Termination prefabrikasi mengurangi risiko kegagalan lapangan hingga 80 %. Pengujian rutin (visual tiap kuartal + megger test tahunan) menjadi prosedur wajib Freeport.

Bukti di Lapangan: Standar Internasional, Pengujian Freeport, dan Kisah Sukses Grasberg

Standar utama:

• AS/NZS 1802 Type 241 – “Alkitab” kabel tambang Australia/Indonesia.

• IEC 60811-501 (retensi tarik setelah rendam asam), IEC 60332 (tahan api), NEK 606 (tahan lumpur kimia).

Freeport melakukan pengujian kuartalan: inspeksi visual + pengukuran resistansi isolasi. Hasil nyata: umur kabel 3–5 kali lebih panjang daripada kabel standar, insiden sengatan listrik hampir nol berkat pilot core. Setelah kejadian lumpur 2025, bahkan kabel fixed bawah tanah pun di-upgrade dengan sheath tahan asam yang sama.

Teknologi ini kini diadopsi di Chile, Australia, dan Kanada untuk armada shovel listrik dan haul truck elektrik baru.

Prospek Masa Depan & Takeaway Praktis untuk Pembeli & Teknisi Indonesia

Tren mendatang: liner fluoropolymer (FEP/PFA) sebagai barrier sekunder, sensor fiber-optik terintegrasi, dan kabel trailing untuk haul truck listrik sepenuhnya.

Checklist 5 pertanyaan wajib sebelum beli kabel trailing:

1. pH AMD di site Anda berapa?

2. Tegangan operasi berapa (6,6 kV / 11 kV)?

3. Panjang drag maksimal berapa meter?

4. Frekuensi gerakan harian berapa kali?

5. Apakah sudah memenuhi AS/NZS 1802 Type 241 + pilot core?

Rekomendasi: Selalu minta laporan pengujian 168 jam rendam asam dari supplier (Feichun, Prysmian, atau pabrik lokal yang bersertifikat). Cocokkan dengan spesifikasi OEM shovel (P&H/Caterpillar).

Di kedalaman asam Grasberg, kabel ini bukan sekadar membawa listrik – ia membawa seluruh operasi tambang. Itulah keajaiban sains material yang tenang namun luar biasa.

Kesimpulan & Call-to-Action Teknologi tahan korosi kabel trailing shovel listrik Grasberg telah membuktikan diri sebagai solusi matang untuk lingkungan AMD ekstrem Indonesia. Bagi dealer kabel, procurement manager, dan engineer tambang: terapkan pengetahuan ini untuk mengurangi downtime dan meningkatkan keselamatan.

Bagikan pH AMD site Anda di kolom komentar – saya akan bantu sarankan spesifikasi tepat sesuai kebutuhan. Mari tingkatkan keandalan infrastruktur listrik tambang Indonesia bersama!

(Artikel ini disusun berdasarkan standar IEC/AS/NZS, laporan publik Freeport 2025–2026, dan spesifikasi teknis kabel mineral. Data aktual di lapangan tetap memerlukan verifikasi site-specific.)
