AS/NZS 2802 Kabel Tambang Type 450: Solusi Inovatif Kevlar untuk Operasi Pertambangan Indonesia yang Efisien, Aman, dan Berkelanjutan dengan Rating Tegangan 3.3kV hingga 33kV

Pendahuluan: Masa Depan Kabel Tambang Indonesia

Indonesia, sebagai salah satu produsen mineral terbesar di dunia, menghadapi tantangan besar dalam mengoptimalkan operasi pertambangannya. Dengan cadangan nikel, batubara, dan emas yang melimpah, industri pertambangan nasional membutuhkan teknologi kabel yang tidak hanya andal, tetapi juga mampu bertahan dalam kondisi ekstrem tropis Indonesia.

Kabel trailing atau kabel penyeret merupakan urat nadi operasi pertambangan modern. Ketika sistem konveyor di tambang batubara Kalimantan beroperasi 24 jam non-stop, atau ketika excavator raksasa PT Freeport Indonesia menggali di ketinggian Papua, kabel trailing menjadi penghubung vital antara sumber daya listrik dan mesin-mesin berat senilai miliaran rupiah.

Kabel tambang Type 450 Mining Trailing Cable hadir sebagai terobosan teknologi yang revolusioner. Seri ini mencakup lima varian utama berdasarkan rating tegangan: Type 450.3 (3.3 kV), Type 450.6 (6.6 kV), Type 450.11 (11 kV), Type 450.22 (22 kV), dan Type 450.33 (33 kV). Yang membedakan kabel ini dari pendahulunya adalah penggunaan material Kevlar—bahan yang sama dengan rompi anti peluru—sebagai lapisan penguat tensil.

Artikel ini akan mengupas tuntas struktur, spesifikasi, keunggulan, dan aplikasi kabel Type 450, disertai studi kasus relevan dengan kondisi pertambangan Indonesia. Tujuannya adalah memberikan pemahaman mendalam kepada para praktisi industri, engineer, dan pengambil keputusan tentang solusi kabel tambang terdepan ini.

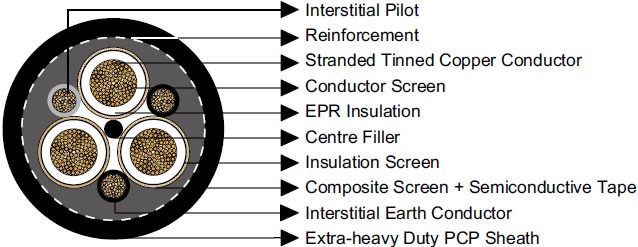

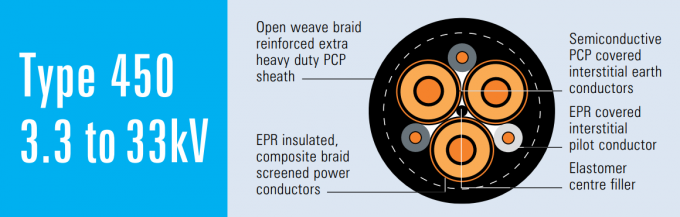

Struktur Revolusioner: Anatomi Kabel Type 450

Konduktor Utama: Jantung Distribusi Listrik

Kabel Type 450 menggunakan tiga konduktor utama (3×Conductors) dari tembaga anil berlapis timah yang beruntai fleksibel. Desain beruntai ini bukan sekadar pilihan estetik, melainkan solusi engineering yang memungkinkan kabel tetap lentur meski digunakan dalam aplikasi reeling berulang-ulang. Lapisan timah berfungsi sebagai pelindung korosi, sangat penting mengingat kondisi tambang Indonesia yang tinggi kelembaban dan paparan bahan kimia.

Sistem Pelindung Berlapis: Teknologi Shielding Terdepan

Sistem pelindung kabel Type 450 menerapkan konsep "defense in depth" melalui beberapa lapisan:

Layar Konduktor (Conductor Screen): Lapisan senyawa semikonduktif yang diterapkan pada kabel dengan rating 3.3 kV ke atas. Fungsinya mengurangi stres listrik yang dapat menyebabkan breakdown isolasi prematur.

Isolasi EPR (Ethylene Propylene Rubber): Material isolasi unggulan yang tahan terhadap panas ekstrem hingga 90°C, kelembaban tinggi, dan kerusakan mekanis. EPR dipilih karena karakteristiknya yang superior dibanding PVC atau XLPE dalam aplikasi mobile.

Layar Isolasi (Insulation Screen): Elastomer semikonduktif untuk mengontrol medan listrik dan mencegah partial discharge—fenomena yang sering menjadi biang keladi kegagalan kabel pada tegangan menengah.

Layar Komposit (Composite Screen): Inovasi terdepan berupa anyaman tembaga anil berlapis timah yang ditenun dengan benang poliester, ditutup pita semikonduktif. Desain ini berfungsi ganda sebagai pelindung grounding dan peredam interferensi elektromagnetik.

Komponen Pendukung: Detail yang Menentukan Kinerja

Pengisi Pusat (Filler): Pengisi elastomer yang menjaga geometri kabel tetap bulat sempurna, memastikan distribusi tekanan mekanis merata saat kabel ditekuk atau ditarik.

Konduktor Tanah Interstitial: Dua konduktor tembaga berlapis CSP (Chlorosulfonated Polyethylene) yang fleksibel. Sistem grounding ganda ini memberikan redundansi keselamatan—jika satu jalur tanah mengalami gangguan, jalur kedua tetap berfungsi.

Pilot Interstitial: Satu konduktor tembaga berlapis EPR khusus untuk sistem pemantauan dan kontrol. Dalam aplikasi modern, pilot core ini dapat diintegrasikan dengan sistem SCADA untuk monitoring real-time kondisi kabel.

Inovasi Kevlar: Kekuatan Rompi Anti Peluru untuk Kabel Tambang

Penguatan tekstil menggunakan anyaman terbuka yang dipadukan dengan serat Kevlar merupakan revolusi dalam teknologi kabel tambang. Kevlar, dengan kekuatan tensil 3,6 GPa—lima kali lebih kuat dari baja pada berat yang sama—memberikan kabel Type 450 kemampuan menahan gaya tarik ekstrem tanpa mengorbankan fleksibilitas.

Selubung Luar: Perisai Terakhir Melawan Kondisi Ekstrem

Selubung PCP (Polychloroprene) ekstra berat dirancang khusus untuk menghadapi kondisi tambang Indonesia:

• Tahan abrasi dari batuan tajam dan debu abrasif

• Resistensi kimia terhadap oli hidraulik, solar, dan bahan kimia pengolahan mineral

• Tahan ozon dan UV untuk operasi surface mining

• Opsi selubung CPE/CSP tersedia untuk aplikasi dengan paparan kimia ekstrem

Spesifikasi Teknis: Angka yang Menentukan Performa

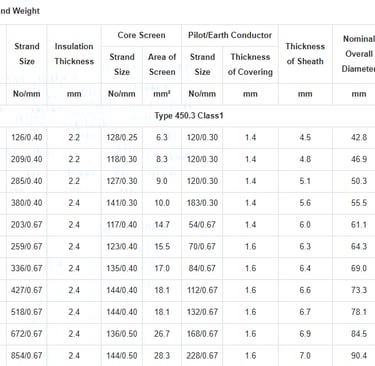

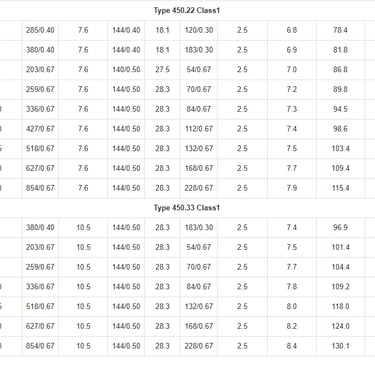

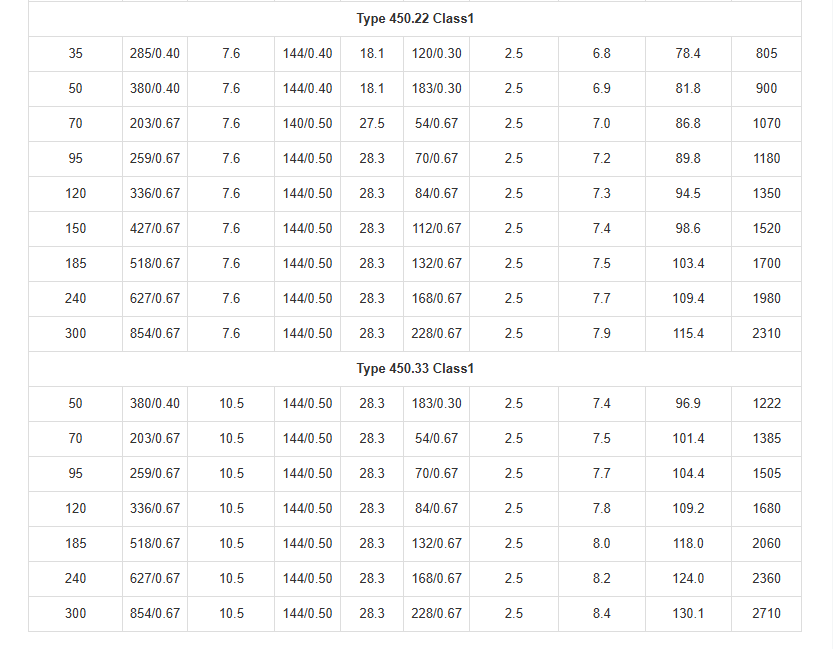

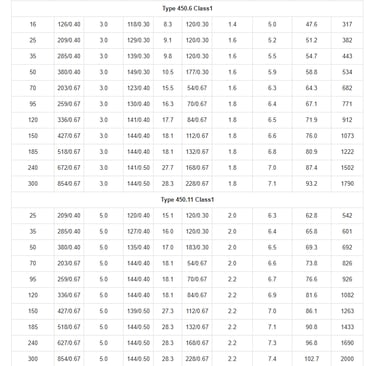

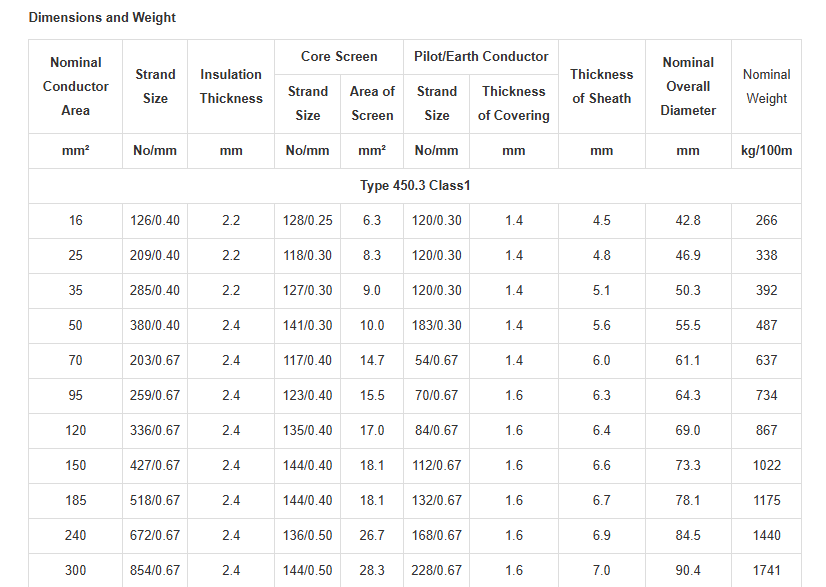

Perbandingan Varian Type 450

Terminologi Teknis untuk Praktisi

Nominal Conductor Area: Luas penampang konduktor yang menentukan kapasitas hantar arus. Ukuran 300 mm² dapat mengalirkan arus hingga 400-500 ampere tergantung kondisi instalasi.

Strand Size: Diameter masing-masing untaian dalam konduktor beruntai. Untaian yang lebih kecil memberikan fleksibilitas lebih baik tetapi memerlukan proses manufaktur yang lebih kompleks.

Standar dan Sertifikasi: Jaminan Kualitas Internasional

Kabel Type 450 mematuhi standar Australia/Selandia Baru yang diakui ketat:

AS/NZS 2802:2000: Standar khusus untuk kabel trailing tambang yang mengatur konstruksi, pengujian, dan kinerja kabel dalam kondisi operasi berat.

AS/NZS 1125: Persyaratan konduktor tembaga yang memastikan kemurnian dan karakteristik mekanis konduktor sesuai aplikasi kritis.

AS/NZS 3808: Protokol pengujian isolasi dan selubung elastomer termasuk uji penuaan termal, resistensi ozon, dan ketahanan api.

AS/NZS 5000.1: Persyaratan umum kabel listrik yang mencakup aspek keselamatan, kompatibilitas elektromagnetik, dan dampak lingkungan.

Kepatuhan terhadap standar-standar ini bukan sekadar formalitas, melainkan jaminan bahwa kabel dapat beroperasi aman dalam lingkungan tambang yang dikategorikan sebagai hazardous area dengan risiko ledakan gas metan atau debu batubara.

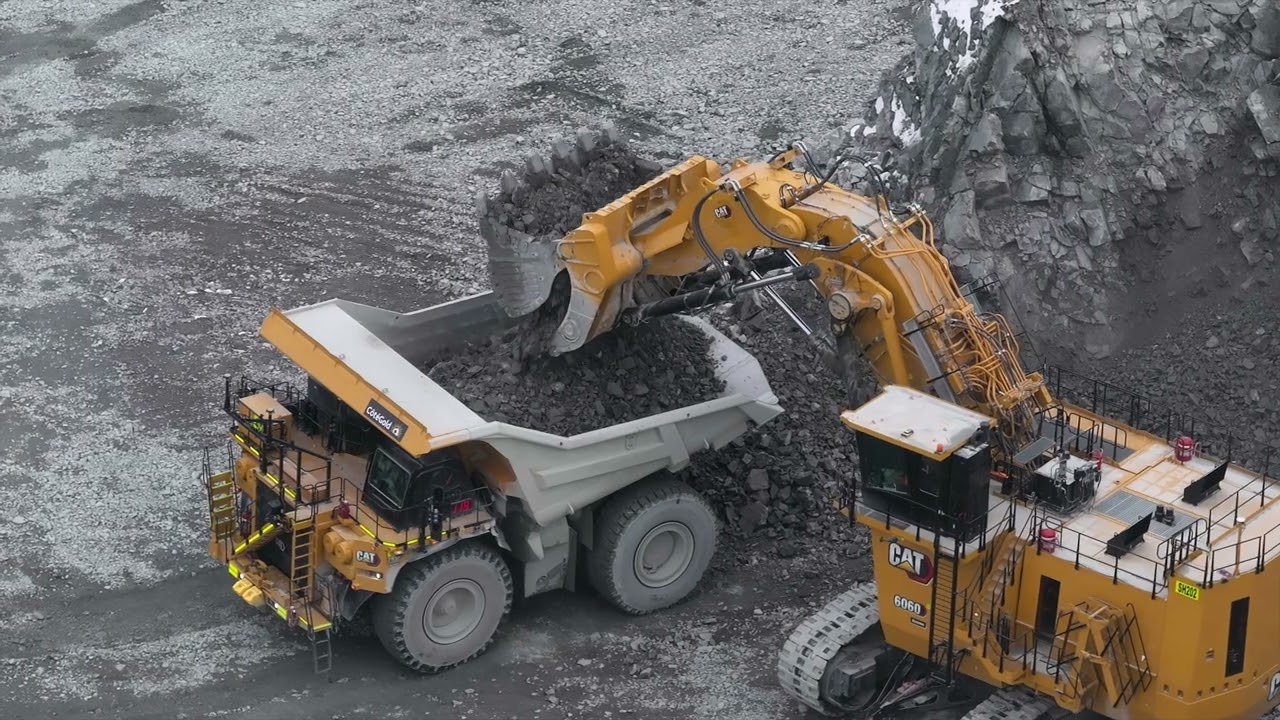

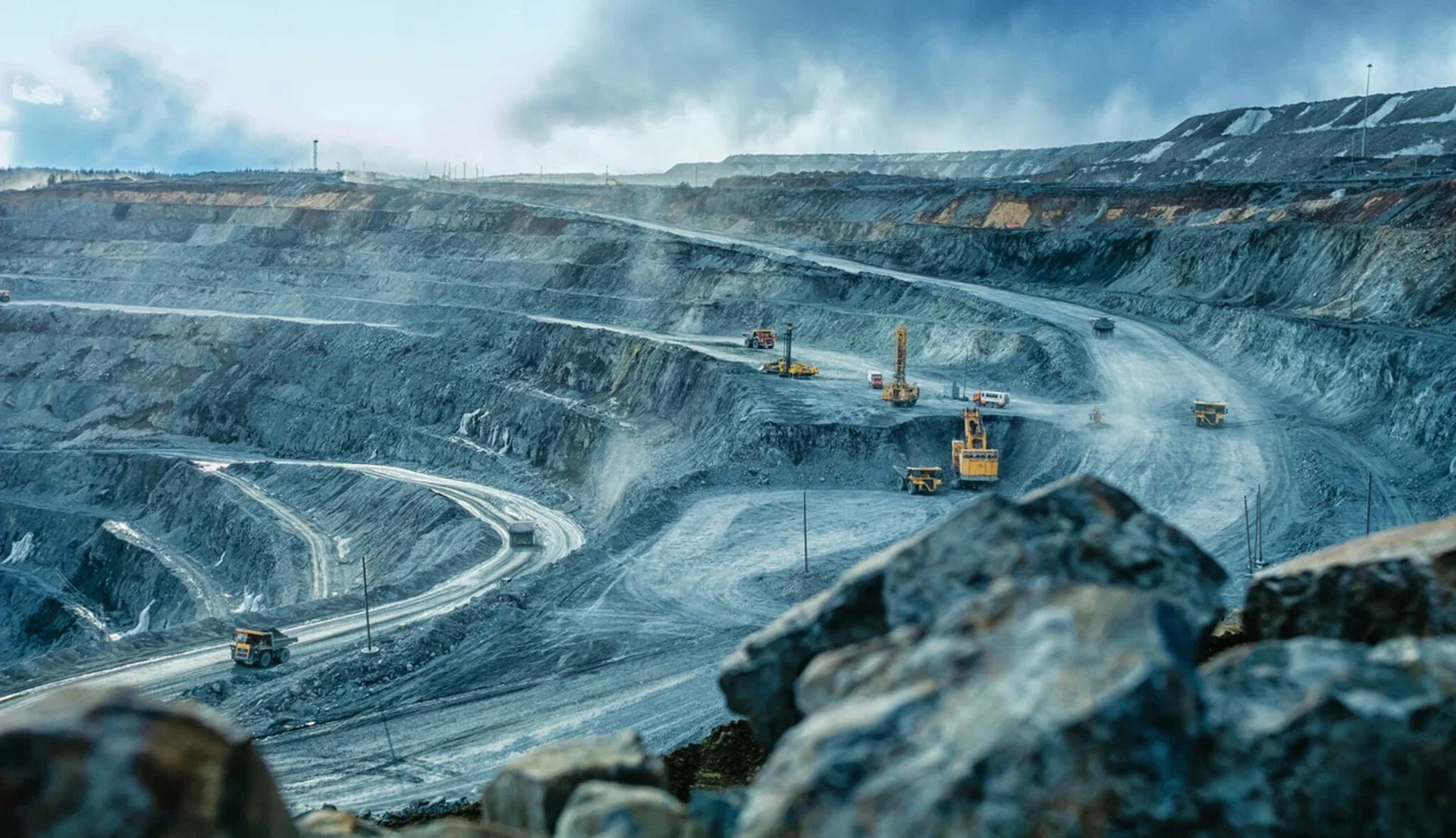

Skenario Aplikasi: Dari Tambang Terbuka hingga Bawah Tanah

Studi Kasus 1: Tambang Batubara Kalimantan Timur

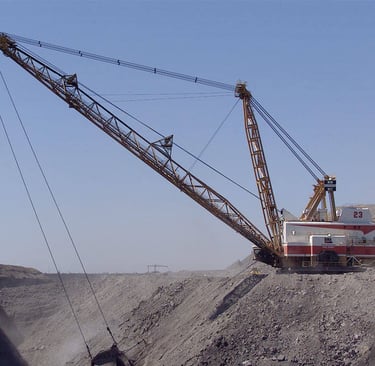

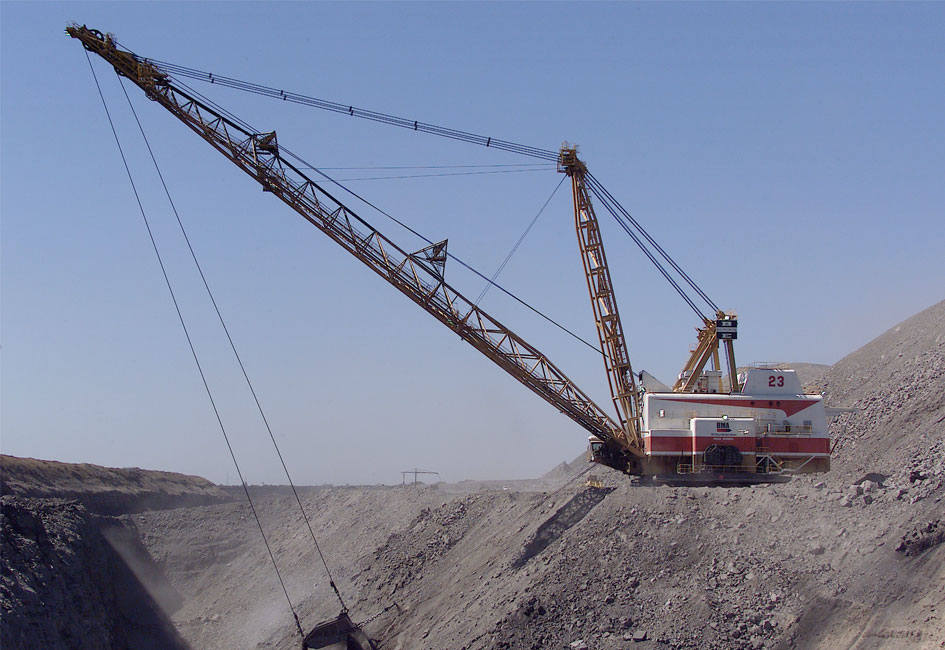

PT Bukit Asam menghadapi tantangan operasi dragline Bucyrus 8750 dengan bucket capacity 42 m³ di tambang terbuka Tanjung Enim. Kabel trailing konvensional sering mengalami kegagalan akibat gerakan swing yang repetitif dan beban mekanis ekstrem.

Implementasi kabel Type 450.11 dengan perkuatan Kevlar memungkinkan dragline beroperasi 20 jam per hari tanpa penggantian kabel selama 18 bulan. Penghematan biaya maintenance mencapai Rp 2.8 miliar per tahun, tidak termasuk peningkatan produktivitas akibat reduced downtime.

Studi Kasus 2: Tambang Emas Bawah Tanah Papua

Operasi underground mining PT Freeport Indonesia di Grasberg menggunakan Load-Haul-Dump (LHD) vehicles di kedalaman 1.500 meter. Kondisi ekstrem dengan kelembaban 95%, temperatur 40°C, dan paparan air asam tambang mengharuskan kabel dengan spesifikasi khusus.

Type 450.6 dengan selubung CPE terbukti mampu bertahan dalam kondisi ini selama 3 tahun operasi kontinyu. Sistem grounding ganda dan pilot core memungkinkan monitoring real-time kondisi kabel, memberikan early warning sebelum terjadi kegagalan katastropik.

Aplikasi Spesifik per Varian

Type 450.3 (3.3 kV): Ideal untuk peralatan auxiliary seperti sistem pencahayaan tambang, pompa dewatering kecil, dan conveyor belt pendek. Banyak digunakan di quarry batu kapur dan tambang pasir.

Type 450.6 (6.6 kV): Standar untuk drilling rig, wheel loader, dan excavator kelas menengah. Menjadi pilihan utama untuk operasi coal hauling dan material handling.

Type 450.11 (11 kV): Diterapkan pada electric shovel, dragline kecil-menengah, dan crusher stasioner. Kapasitas daya hingga 5 MW memenuhi kebutuhan mesin berat modern.

Type 450.22 (22 kV): Untuk infrastruktur utama seperti substasion feeder, walking dragline berkapasitas besar, dan rotary breaker. Sering digunakan sebagai backbone power distribution di site tambang.

Type 450.33 (33 kV): Aplikasi ultra-high power seperti bucket wheel excavator, mill drive motor, dan main power feeder untuk kompleks tambang besar. Dapat mentransmisikan daya hingga 15 MW.

Keunggulan Kompetitif: Mengapa Type 450 Unggul

Performa Mekanis Superior

Kekuatan tensil dengan perkuatan Kevlar memungkinkan kabel menahan gaya tarik hingga 50% lebih tinggi dibanding kabel konvensional. Dalam pengujian laboratorium, kabel Type 450 mampu bertahan 100.000 siklus bending dengan radius 12 kali diameter kabel tanpa degradasi signifikan pada isolasi.

Efisiensi Operasional

Desain compact dengan diameter 15-20% lebih kecil memungkinkan penggunaan cable reel yang lebih compact, menghemat ruang dan mengurangi berat total sistem reeling. Hal ini berdampak pada efisiensi bahan bakar equipment dan kemudahan mobilitas.

Keselamatan Terdepan

Sistem layar komposit dan grounding ganda mengurangi risiko electrical fault hingga 75%. Fire-retardant properties sesuai AS/NZS 3808 memastikan kabel tidak menyebarkan api dalam kejadian short circuit, critical untuk operasi underground.

Nilai Ekonomis Jangka Panjang

Meski initial cost 25-30% lebih tinggi dari kabel konvensional, total cost of ownership Type 450 lebih rendah berkat:

• Service life 40-50% lebih panjang

• Maintenance cost 60% lebih rendah

• Downtime reduction hingga 80%

• Improved productivity dari reliability yang tinggi

Rekomendasi Pemasangan dan Perawatan: Best Practices

Protokol Instalasi

Minimum Bending Radius: Patuhi radius minimum 12×diameter untuk instalasi statis, 20×diameter untuk aplikasi dynamic. Pelanggaran aturan ini dapat menyebabkan cracking pada isolasi EPR.

Cable Reel Selection: Gunakan reel dengan diameter flange minimum 3 meter untuk kabel ≥95 mm². Reel yang terlalu kecil menyebabkan stress concentration pada bagian dalam coil.

Termination Quality: Aplikasikan stress control cone dan heat shrink termination sesuai manufacturer specification. Poor termination adalah penyebab 60% kegagalan kabel tegangan menengah.

Program Perawatan Predictive

Visual Inspection: Pemeriksaan mingguan terhadap:

• Abrasi atau cut pada outer sheath

• Deformasi akibat crushing atau overbending

• Kontaminasi oli atau chemical exposure

• Kondisi cable gland dan termination

Electrical Testing: Testing berkala menggunakan:

• Insulation resistance test (5 kV DC) setiap 3 bulan

• Partial discharge measurement untuk early detection deterioration

• Earth continuity test untuk memastikan integrity grounding system

Thermal Monitoring: Gunakan thermal imaging untuk mendeteksi hot spots yang mengindikasikan:

• Loose connection pada termination

• Overloading kondisi

• Degradasi isolasi lokalisir

Manajemen Inventory dan Lifecycle

Stock Management: Maintain spare cable 10% dari total instalasi untuk kategori critical application. Implementasikan first-in-first-out untuk menghindari aging di storage.

Environmental Storage: Simpan di area dengan temperature 15-25°C, humidity <70%, terlindung dari UV dan ozone exposure. Elevated storage mencegah contact dengan groundwater atau chemical contamination.

End-of-Life Handling: Kabel Type 450 dengan kandungan tembaga tinggi dapat di-recycle dengan recovery rate 85-90%. Program recycling yang proper mendukung sustainability initiatives perusahaan tambang.

Pertanyaan yang Sering Diajukan (FAQ)

Q: Bagaimana perbandingan Type 450 dengan kabel trailing China yang lebih murah?

A: Meski initial cost lebih tinggi 30-40%, Type 450 memberikan ROI positif dalam 18-24 bulan berkat reliability dan service life yang superior. Kabel China umumnya menggunakan aluminum conductor dan PVC insulation yang tidak suitable untuk heavy-duty mining application.

Q: Apakah Kevlar reinforcement memengaruhi electrical properties?

A: Kevlar bersifat isolatif sehingga tidak memengaruhi karakteristik elektrik kabel. Justru stabilitas dimensional yang diberikan Kevlar membantu mempertahankan consistent impedance sepanjang service life.

Q: Bisakah kabel digunakan untuk aplikasi submarine pada tambang alluvial?

A: Type 450 dengan selubung CPE dapat digunakan untuk aplikasi temporary submersion hingga kedalaman 50 meter. Untuk permanent submarine installation, diperlukan additional armoring.

Q: Bagaimana handling kabel berdiameter besar (>100mm) di lapangan?

A: Gunakan mechanical cable pulley system dan avoid sharp bend. Tim instalasi minimum 4 orang dengan cable sock untuk distribusi pulling tension. Never exceed maximum pulling tension 5 kN per mm² conductor area.

Q: Berapa temperature rating maksimal untuk operasi kontinyu?

A: EPR insulation rated untuk 90°C continuous operation. Emergency overload hingga 130°C selama maximum 8 jam dalam periode 24 jam. Thermal monitoring wajib untuk aplikasi high-temperature.

Kesimpulan: Investasi Cerdas untuk Masa Depan Tambang Indonesia

Industri pertambangan Indonesia berada di persimpangan transformasi teknologi. Dengan target produksi mineral yang terus meningkat dan tuntutan keselamatan kerja yang semakin ketat, pemilihan kabel trailing bukan lagi sekadar keputusan procurement, melainkan strategic decision yang memengaruhi competitiveness jangka panjang.

Kabel Type 450 dengan teknologi Kevlar reinforcement mewakili next generation mining cable yang menggabungkan strength, flexibility, dan reliability dalam satu solusi terintegrasi. Dari tambang batubara Kalimantan hingga tambang emas Papua, kabel ini telah membuktikan kemampuannya menghadapi tantangan operasional terberat.

Dalam konteks sustainability dan ESG compliance yang semakin penting, Type 450 mendukung agenda hijau melalui extended service life, recyclability, dan reduced environmental impact dari fewer cable replacements. Untuk mining companies yang serius dengan operational excellence, investasi pada kabel Type 450 bukan expense, melainkan strategic investment untuk sustainable competitive advantage.

Konsultasikan kebutuhan spesifik aplikasi Anda dengan technical specialist untuk mendapatkan optimized solution sesuai site condition dan operational requirements. Dalam industri yang tidak mentoler downtime, memilih kabel terbaik adalah investasi tercerdas yang dapat Anda lakukan.
