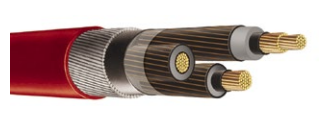

12,7/22 kV Kabel Feeder Tembaga untuk Tambang XLPE Terlindungi & Bersertifikat AS/NZS 1972
12,7/22 kV Kabel Feeder Tembaga untuk Tambang
Deskripsi Kabel
Kabel tiga inti dengan konduktor tembaga, dilengkapi layar dan pelindung sesuai standar AS/NZS 1972.
Aplikasi
Cocok digunakan sebagai suplai primer untuk tambang dan jaringan industri.
Sertifikasi
AS/NZS 1972
Perilaku terhadap Api dan Nyala
Tahan api (Flame retardant)
Rentang Suhu
Suhu operasi maksimum: +90°C
Suhu operasi minimum: -25°C
Radius Tekuk Minimum
Kabel yang terpasang: 12D
Fleksibilitas
Kaku (Rigid)
Ketahanan terhadap
Paparan kimia: Sangat baik/Sering
Dampak mekanis: Sangat berat
Paparan air: Percikan air
Paparan sinar matahari dan cuaca: Sangat baik/Sering
Desain Kabel
Isolasi: XLPE (Cross Linked Polyethylene), berlapis layar, pelindung kawat baja galvanis (GSW), selubung PVC.
Inti kabel: Logam tembaga padat, berbentuk lingkaran.
Layar konduktor: Senyawa semikonduktor diekstrusi, terikat pada isolasi dan diaplikasikan bersamaan dengan proses isolasi.
Isolasi: XLPE standar.
Layar isolasi: Senyawa semikonduktor diekstrusi.
Layar logam: Kawat tembaga polos yang direbus (annealed). Luas layar gabungan dirancang untuk menyediakan konduktansi minimal 50% dari satu konduktor daya terkait.
Pelindung: Kawat baja galvanis.
Selubung luar: PVC merah 5V-90.
Kondisi Instalasi
Di udara bebas
Dalam saluran (duct)
Di dalam tanah
Di parit (trench)

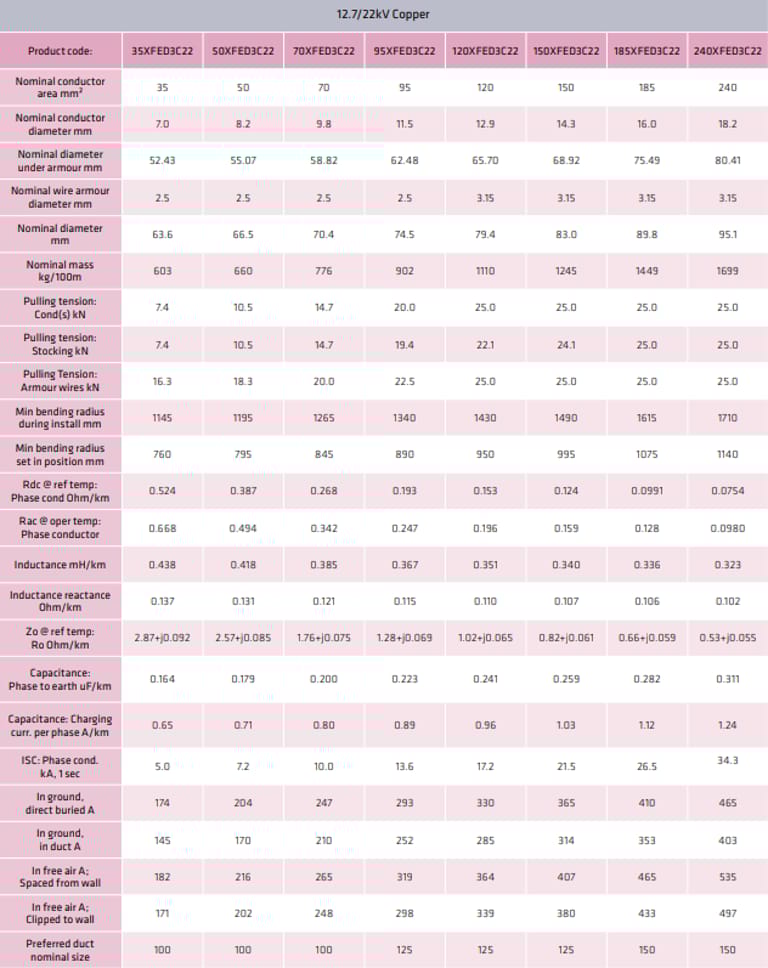

Karakteristik Fisik & Listrik
Di industri pertambangan dan jaringan industri besar, pasokan listrik yang andal sangat penting untuk menjaga operasional tetap aman dan efisien. Salah satu komponen krusial adalah kabel feeder tembaga 12,7/22 kV XLPE.
Apa itu Kabel Feeder Tembaga 12,7/22 kV XLPE dan Mengapa Penting untuk Tambang?
Kabel feeder tembaga 12,7/22 kV adalah kabel listrik bertegangan menengah yang dirancang khusus untuk memasok daya utama di tambang dan jaringan industri. Dengan isolasi XLPE, pelindung baja (GSW Armour), dan lapisan pelindung PVC, kabel ini menawarkan ketahanan tinggi terhadap panas, air, radiasi UV, dan dampak mekanis berat.
Keunggulan utama kabel ini meliputi:
Tahanan api (flame retardant) untuk keamanan di area risiko tinggi.
Daya hantar listrik tinggi berkat konduktor tembaga padat.
Perlindungan mekanis maksimal dari baja galvanis.
Fleksibilitas terbatas, cocok untuk instalasi tetap atau terbatas dalam saluran atau tanah.
Kabel ini bersertifikasi AS/NZS 1972, memastikan standar keselamatan dan performa sesuai regulasi internasional yang juga diakui di Indonesia.
Di Mana Kabel Feeder Tembaga 12,7/22 kV Bisa Digunakan?
Kabel ini sangat cocok untuk aplikasi:
Tambang terbuka dan bawah tanah, sebagai pasokan daya utama untuk peralatan tambang seperti conveyor, crusher, dan motor besar.
Jaringan industri besar, termasuk pabrik dan fasilitas logistik yang membutuhkan suplai tegangan menengah stabil.
Instalasi outdoor, karena tahan terhadap sinar UV, cuaca, dan percikan air.
Studi Kasus di Indonesia
Di salah satu tambang batu bara di Kalimantan, kabel feeder 12,7/22 kV digunakan untuk memasok daya ke sistem conveyor dan crusher. Instalasi dilakukan di parit tanah dan duct, dengan konduktor 120 mm². Hasilnya:
Operasional mesin lebih stabil.
Tidak ada gangguan listrik selama 18 bulan pemakaian.
Perawatan minimal karena perlindungan XLPE dan armour baja.
Bagaimana Cara Memilih Ukuran Kabel yang Tepat?
Pemilihan kabel tergantung pada:
Beban listrik yang harus dipasok (A).
Panjang jalur dan jenis instalasi (udara, duct, tanah).
Kondisi lingkungan (air, kimia, benturan).
Faktor | Rekomendasi |
|---|---|
Arus > 300 A | Gunakan konduktor ≥ 120 mm² |
Lingkungan berat | Pilih armour baja galvanis dan PVC tahan UV |
Instalasi di udara terbuka | Perhatikan minimum bending radius dan spacing dari dinding |
Apakah Kabel Feeder 12,7/22 kV Lebih Baik Dibanding Kabel Aluminium?
Parameter | Tembaga | Aluminium |
|---|---|---|
Konduktivitas listrik | Lebih tinggi | Lebih rendah |
Ketahanan mekanis | Sangat baik | Kurang tahan |
Umur pakai | Panjang | Sedang |
Fleksibilitas | Rigid | Lebih fleksibel |
Harga | Lebih tinggi | Lebih rendah |
Meskipun harga tembaga lebih tinggi, efisiensi dan umur pakai kabel tembaga membuatnya lebih ekonomis untuk tambang dan industri besar.
Bagaimana Cara Menginstal Kabel Feeder 12,7/22 kV dengan Aman?
Periksa kondisi kabel sebelum pemasangan.
Gunakan radius tekuk minimum sesuai diameter kabel.
Hindari kontak langsung dengan bahan kimia agresif.
Gunakan duct atau parit untuk jalur bawah tanah, pastikan drainase baik.
Pastikan grounding armor untuk keamanan listrik.
Label kabel sesuai kode dan arus nominal.
FAQ – Pertanyaan Umum tentang Kabel Feeder Tembaga 12,7/22 kV XLPE
1. Berapa lama umur pakai kabel ini di tambang?
Umumnya 15–20 tahun, tergantung kondisi instalasi dan perawatan.
2. Apakah kabel ini tahan air dan kimia?
Ya, tahan percikan air, paparan kimia ringan hingga sedang, dan sinar UV.
3. Bisakah kabel ini digunakan untuk instalasi fleksibel?
Kabel ini rigid, jadi cocok untuk jalur tetap, bukan untuk aplikasi yang sering digerakkan.
4. Apa perbedaan kabel XLPE dengan PVC biasa?
XLPE tahan panas lebih tinggi (+90°C) dan tahan degradasi kimia, sedangkan PVC standar lebih rentan terhadap panas dan radiasi UV.
5. Apakah kabel ini aman untuk instalasi outdoor?
Ya, dengan lapisan pelindung PVC dan armor baja, kabel tahan cuaca dan radiasi sinar matahari.
6. Bagaimana cara membedakan kabel ini dengan kabel feeder lain di tambang?
Periksa sertifikasi AS/NZS 1972, lapisan XLPE, armour baja, dan warna selubung merah 5V-90.
Mengapa Kabel Feeder Tembaga 12,7/22 kV Layak Dipilih?
Kabel feeder tembaga 12,7/22 kV XLPE adalah solusi andal untuk tambang dan industri:
Aman dan tahan lama, berkat isolasi XLPE dan armour baja.
Bersertifikat AS/NZS 1972, menjamin kualitas dan performa.
Mampu menahan lingkungan ekstrem, mulai dari air, kimia, benturan, hingga radiasi UV.
Tersedia berbagai ukuran konduktor, sesuai kebutuhan beban listrik dan panjang jalur.
